Sgid Pwmp Cryogenig LNG

Gwneuthurwr Sgid Pwmp Cryogenig LNG ar gyfer Systemau Trosglwyddo LNG Dibynadwy

Rydym yn cynhyrchu Sgidiau Pwmp Cryogenig LNG wedi'u teilwra ar gyfer trosglwyddo LNG, tanwydd, hybu pwysau a chymwysiadau nwy diwydiannol. Wedi'u cynllunio ar gyfer contractwyr EPC, gweithredwyr LNG a datblygwyr seilwaith ynni, mae ein systemau sgid integredig yn cyfuno pympiau cryogenig, pibellau wedi'u hinswleiddio dan wactod, falfiau, offer a systemau rheoli yn ddatrysiad wedi'i brofi gan ffatri gyflawn.

Sgid Pwmp Cryogenig LNG Sengl Pwmp
Mae'r Sgid Pwmp Cryogenig LNG Pwmp Sengl yn system drosglwyddo a gwasgedd LNG wedi'i chydosod gan ffatri sy'n integreiddio pwmp cryogenig tanddwr, pibellau proses wedi'u hinswleiddio, falfiau, a...

gweld mwy
Pwmp deuol LNG Cryogenig Sgid Pwmp
Mae'r Sgid Pwmp Cryogenig LNG Pwmp Deuol yn-system drosglwyddo LNG integredig ffatri sydd wedi'i dylunio ar gyfer gorsafoedd ail-lenwi LNG trwybwn uchel. Gyda dau bwmp cryogenig tanddwr,...

gweld mwy
Sgid pwmp cryogenig LNG mewn cynhwysydd
Mae'r Sgid Pwmp Cryogenig LNG Cynhwysfawr yn fodiwl trosglwyddo a thanio LNG cwbl integredig sydd wedi'i gynllunio ar gyfer lleoli gorsafoedd ail-lenwi LNG, cyfleusterau LNG lloeren, a phrosiectau...

gweld mwy

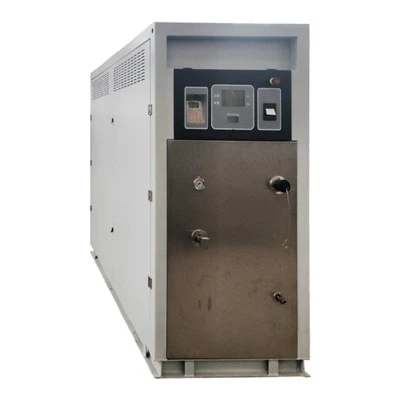

Sgid Pwmp Cryogenig LNG Syml
Mae Sgid Pwmp Cryogenig LNG Syml yn fodiwl trosglwyddo LNG cryno a gynlluniwyd ar gyfer cyfleusterau derbyn a thanio LNG bach a chanolig, gan integreiddio pwmp cryogenig tanddwr, pibellau proses...

gweld mwy
L-Sgid Pwmp Plymiwr CNG
Mae'r L{0}}Sgid Pwmp Plymiwr L{0}CNG yn ffatri-system gwasgedd LNG gwasgedd uchel wedi'i chydosod ar gyfer L-Gorsafoedd ail-lenwi â thanwydd CNG a phrosiectau dosbarthu nwy diwydiannol.

gweld mwy

Manylebau Technegol

Paramedr	Ystod Safonol / Manyleb
Canolig Gweithredu	LNG, Nitrogen Hylif (LN₂), Argon Hylif
Tymheredd Dylunio	-196 gradd i +50 gradd (-320 gradd F i +122 gradd F)
Gallu Llif	10-300 m³/h, atebion wedi'u haddasu ar gael
Pwysedd Allfa Uchaf	0.5 MPa i 35 MPa
Math Pwmp	Pwmp cryogenig tanddwr / pwmp modur tun
Deunydd Pibellau	Dur Di-staen 304L / 316L / 321
System Inswleiddio	Inswleiddiad amlhaenog gwactod uchel / inswleiddiad PU
System Reoli	Siemens / Allen-Bradley PLC gydag AEM
System Ddiogelwch	Dolen ddiogelwch SIL, system ESD, canfod nwy
Gwarchod Ffrwydrad	Ex d / Ex e / IECEx cyfluniadau cydnaws

Dyluniad System Sgid Pwmp Cryogenig LNG Integredig

Strwythur Sgid Dyletswydd Trwm
Mae'r ffrâm sgid dur carbon wedi'i pheiriannu ar gyfer sefydlogrwydd cludiant, aliniad offer a gweithrediad awyr agored tymor hir. Defnyddir systemau cotio amddiffynnol yn unol â gofynion y prosiect ar gyfer amgylcheddau garw.

Uned Bwmpio Cryogenig
Rydym yn darparu pympiau cryogenig tanddwr a chyfluniadau pwmp modur tun sydd wedi'u cynllunio ar gyfer perfformiad trosglwyddo LNG sefydlog gyda nodweddion NPSHr isel i leihau risgiau cavitation.

Pibellau Cryogenig wedi'u Hinswleiddio â Gwactod
Mae systemau pibellau cryogenig yn defnyddio deunyddiau dur di-staen ynghyd â thechnoleg inswleiddio gwactod i leihau trosglwyddiad gwres, lleihau anweddiad LNG a gwella effeithlonrwydd ynni.

System Rheoli a Diogelwch Awtomataidd
Mae systemau rheoli integredig sy'n seiliedig ar PLC yn monitro a rheoleiddio:
Cyfradd llif
Pwysau
Tymheredd
Lefel hylif
Statws gweithrediad pwmp

Ceisiadau

Gorsafoedd Ail-lenwi LNG Priffyrdd (L-CNG / LNG)

Systemau dosbarthu gwasgedd uchel ar gyfer fflydoedd trafnidiaeth masnachol.

Gorsafoedd Lloeren Nwy Diwydiannol a Bwrdeistrefol

Systemau ailnwyeiddio a phwysau ar gyfer ffatrïoedd oddi ar y grid, cymdogaethau preswyl a gweithfeydd pŵer anghysbell.

Bynceri a Gyriant LNG Morol

Systemau cyflenwi tanwydd (FGSS) ar gyfer llongau wedi'u pweru gan LNG, llongau fferi a chychod tynnu.

Terfynellau Derbyn LNG a Chyfleusterau Eillio Brig

Sgidiau pwmpio atgyfnerthu a throsglwyddo ar gyfer cymorth pwysedd grid yn ystod cyfnodau galw uchel.

OEM & Gweithgynhyrchu Custom

Ardal Addasu	Atebion
Dylunio Sgid	Cynllun wedi'i addasu, dimensiynau, dyluniad mewn cynhwysydd a chyfluniad gosod.
System Cryogenig	Dewis pwmp, dylunio pibellau, cyfluniad falf ac atebion inswleiddio.
System Reoli	PLC, AEM, cyd-gloi diogelwch ac integreiddio awtomeiddio penodol i gwsmeriaid.
Integreiddio Cydran	Cefnogaeth ar gyfer pympiau, offerynnau a chydrannau trydanol penodedig.
Dogfennaeth	Lluniadau GA, P&ID, taflenni data, adroddiadau arolygu a dogfennau FAT.

Proses Gweithgynhyrchu

Adolygiad Peirianneg a Dylunio:P&ID 3D a dylunio cynllun gan ddefnyddio SolidWorks/SmartPlant, wedi'i ddilyn gan gymeradwyaeth cleient a dadansoddiad o elfennau cyfyngedig (FEA).

Caffael ac Archwilio Deunydd:Deunyddiau dur gwrthstaen ardystiedig 3.1, falfiau a chydrannau trydanol ardystiedig.

Gwneuthuriad Pibellau a Ffrâm:Torri pibell CNC manwl gywir, weldio orbitol, a gwneuthuriad ffrâm strwythurol.

Trin a Chaenu Arwyneb:Saethiad ffrwydro wedi'i ddilyn gan baentio epocsi morol neu polywrethan gwrth-cyrydu aml-haen.

Integreiddio Cydran:Pympiau mowntio, llinellau wedi'u hinswleiddio dan wactod, offeryniaeth, falfiau diogelwch, a phaneli rheoli trydanol.

Profion Cryogenig a Derbyniad Ffatri (FAT):Glanhau nitrogen, profion hydrostatig / niwmatig, profi gollyngiadau heliwm, a phrofi perfformiad oer.

Llofnod Terfynol-i ffwrdd:Arolygydd -cleient neu drydydd parti (TÜV, SGS, BV) yn llofnodi-a chrynhoi dogfennaeth.

Rheoli Ansawdd a Phrofi

01/

Profion nad ydynt yn Ddinistriol (NDT):Profion Radiograffig 100% (RT) neu Brawf Ultrasonig (UT) ar weldiau pwysau critigol, ynghyd â Phrofi Penetrant Lliw (PT).

02/

Profi Pwysau a Gollyngiadau:Profi hydrostatig hyd at 1.5x pwysau dylunio, ac yna -Canfod Gollyngiad Heliwm sensitifrwydd uchel ar linellau gwactod.

03/

Profion Swyddogaethol Nitrogen Hylif Cryogenig:Profi oerni gweithredol llawn gan ddefnyddio nitrogen hylifol i wirio crebachu thermol, aliniad pwmp, cywirdeb sêl, a chyfraddau llif o dan amodau cryogenig gwirioneddol.

04/

FAT Trydanol ac Awtomeiddio:Profion Derbyn Ffatri (FAT) sy'n cwmpasu cyd-gloi dolen ddiogelwch, cau i lawr mewn argyfwng, a graddnodi offer.

Pecynnu a Chyflenwi

Allforio-Graddau Diogelu

Pecynnu ffrâm bren neu ddur trwm wedi'i gynllunio ar gyfer cludo nwyddau ar y môr a thrafnidiaeth garw dros y tir.

Desiccant a Charthu Nitrogen

Mae pibellau mewnol wedi'u selio o dan bwysau positif gyda nwy nitrogen pur i atal lleithder rhag mynd i mewn ac ocsideiddio wrth ei gludo.

Lapio crebachu anadweithiol

Mae gorchudd crebachu sy'n gwrthsefyll lleithder a UV yn amddiffyn rheolyddion cain ac arwynebau wedi'u paentio.

Rheolaeth Logisteg

Profiad o ymdrin â chludo cynhwysydd uchaf, rhy fawr, fflat, neu -agored gyda dogfennaeth allforio lawn a chefnogaeth clirio tollau.

Gallu Gweithgynhyrchu Ffatri

Mae Xinxiang Chengde Energy Technology Equipment Co., yn gweithredu parc diwydiannol offer a thair canolfan weithgynhyrchu, sy'n cwmpasu ardal gyfan o 160 erw gyda 69,000 metr sgwâr o ofod gweithdy safonol.

Mae gan ein cyfleusterau gweithgynhyrchu dros 300 o beiriannau cynhyrchu, sy'n galluogi gwneuthuriad manwl gywir, weldio, peiriannu a chydosod systemau sgid cryogenig ar raddfa fawr gyda rheolaeth ansawdd gyson.

FAQ

C: A allwch chi addasu Sgidiau Pwmp Cryogenig LNG ar gyfer prosiectau EPC?

A: Ydw. Rydym yn darparu atebion wedi'u haddasu yn seiliedig ar ofynion prosiect, gan gynnwys dimensiynau sgid, cyfluniad pwmp, cynllun pibellau, systemau rheoli, a dogfennaeth.

C: Pa brofion sy'n cael eu perfformio cyn eu cludo?

A: Cyn ei ddanfon, mae sgidiau pwmp LNG yn cael eu harchwilio a'u profi gan gynnwys profi pwysau, profi gollyngiadau, profion trydanol, gwirio system reoli, a Phrofi Derbyn Ffatri (FAT).

C: Beth yw'r amser arweiniol nodweddiadol ar gyfer Sgid Pwmp LNG wedi'i addasu?

A: Mae amser arweiniol yn dibynnu ar gymhlethdod y system, argaeledd cydrannau, gofynion peirianneg, a gofynion profi. Yn gyffredinol, mae atebion modiwlaidd safonol yn gofyn am gylchoedd cynhyrchu byrrach, tra bod angen amser peirianneg ychwanegol ar brosiectau wedi'u haddasu'n llawn.

C: A ydych chi'n darparu cefnogaeth gosod a chomisiynu?

A: Ydw. Rydym yn darparu cymorth technegol gan gynnwys canllawiau gosod, cymorth comisiynu, a chymorth gweithredu i gwsmeriaid byd-eang.

Gyda phrofiad helaeth, rydym yn un o'r gwneuthurwyr a chyflenwyr sgid pwmp cryogenig LNG mwyaf dibynadwy yn Tsieina. Rydym yn eich croesawu'n gynnes i brynu sgid pwmp cryogenig LNG gwydn a wnaed yn Tsieina yma o'n ffatri. Os oes gennych unrhyw ymholiad am gydweithrediad, mae croeso i chi anfon e-bost atom.
